CAD// RECHNERGESTÜTZTE KONSTRUKTION

Auf der Basis klassischer Grundrisse erstellen wir Installationspläne, Simulationen oder Visualisierungen
für Privatkunden, Handel und Industrie. Ausgehend vom SYS.TEC eigenen Schwerpunkt Elektro bieten wir
CAD-Dienstleistungen rund um die Haus- und Gebäudetechnik an. Die Bandbreite reicht von CAD-Plänen
für Einfamilienhäuser bis hin zu komplexen Fertigungsstraßen, zum Beispiel im Automobilbau.

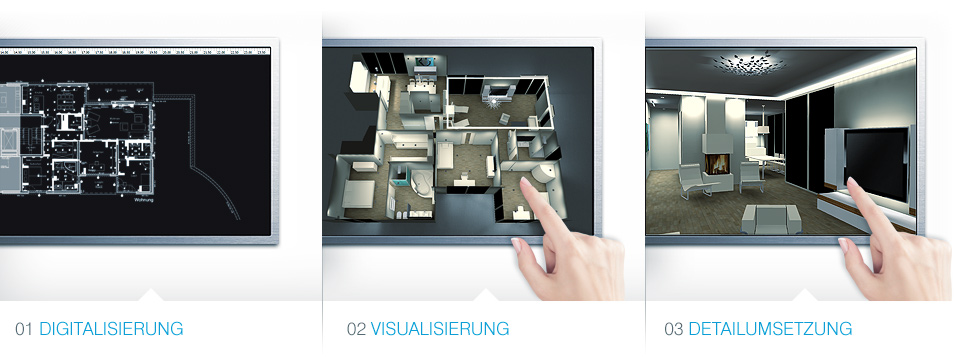

Von der Bauhülle zum CAD-Plan
Aus den Bauplänen Ihres Architekten oder Planungsbüros generieren wir die für Ihr Bauvorhaben notwendigen
technischen Unterlagen. Der Detailierungsgrad reicht je nach Wunsch von der Installationszeichnung bis hin
zur hochwertigen Visualisierung. Sind keine digitalen Pläne vorhanden, übernehmen wir gerne die Bemaßung
vor Ort. Darüber hinaus bieten wir als CAD-Zeichenbüro Reinzeichnungen an und übernehmen Ihre von Hand
geänderten Pläne ins CAD. Für die optimale Abwicklung setzen wir auf professionelle Software: MicroStation
von Bentley und TRICAD von VenturisIT.

Konstruktion nach Maß

Im ersten Schritt geht es um Ihre Wünsche hinsichtlich der Gebäudeautomation. Nutzen Sie die persönliche
Beratung und prüfen Sie in Ruhe das detaillierte Angebot. Ihre Anforderungen halten wir in einem Pflichtenheft
fest. Bereits vor der Installation wird sichergestellt, dass sämtliche Komponenten über alle Gewerke hinweg
miteinander harmonieren. Im nächsten Schritt entstehen Installationspläne, Funktionalitätsbeschreibungen
und Kabelzuglisten für Sie und Ihren Elektroinstallateur. Die Pläne umfassen je nach Bedarf Bussystem,
Steckdosen, Netzwerk, Kabel, Schalter, Leuchten, Motorik für Jalousien etc.







> Die Zukunft des Wohnens
> Animationsbeispiele
> Referenzbeispiele

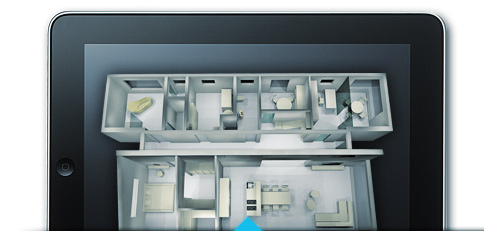

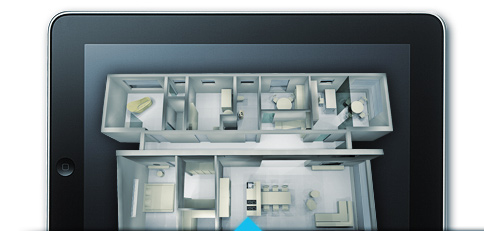

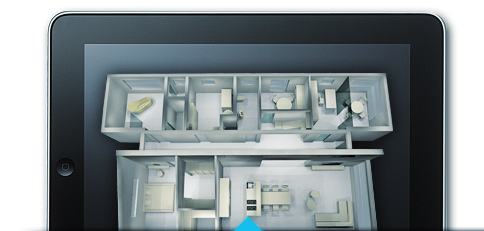

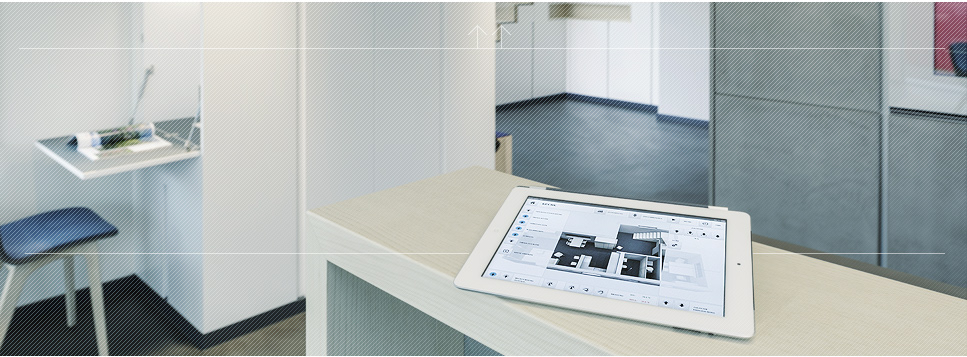

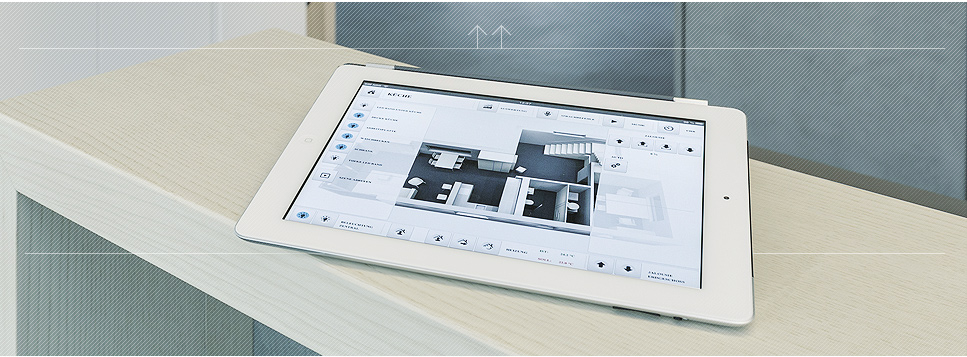

CAD Visualisierung Smart Home

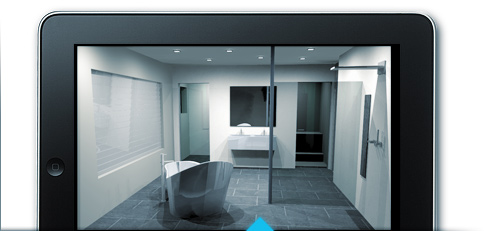

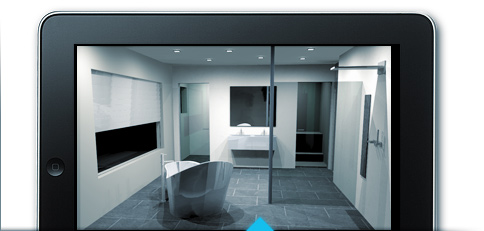

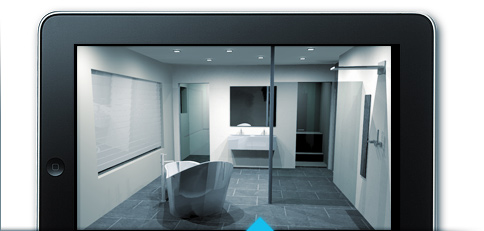

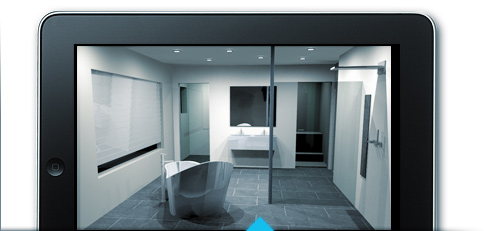

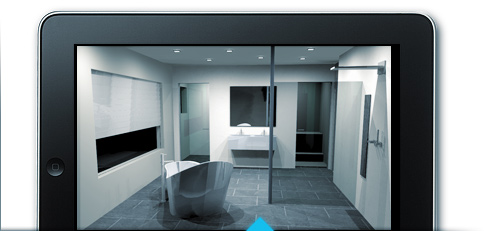

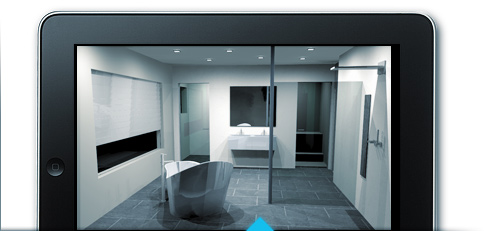

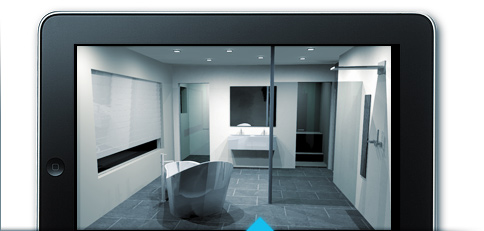

Wenn Sie über ein neues Bad oder eine Küche nachdenken, können Sie sich bereits in der Planungsphase virtuell darin bewegen – alles, was Sie brauchen, ist ein mo-
dernes iPad oder Tablet. Im Musterhaus der Firma Luxhaus in Fellbach simulierte SYS.TEC einen Raum komplett in 3D und bietet damit zukunftsweisenden Komfort.
Digitale und reale Welt verschmelzen zukünftig immer stärker. Was dabei zählt, sind nicht unzählige Apps und Einzelfunktionen mit teilweise fraglichem Nutzen. Die
Herausforderung ist vielmehr, intelligente Systeme zu programmieren, die dem Bewohner echten Mehrwert bieten. Die Zukunft gehört dynamischen, lernenden Syste-
men, die wir intuitiv zu nutzen wissen.

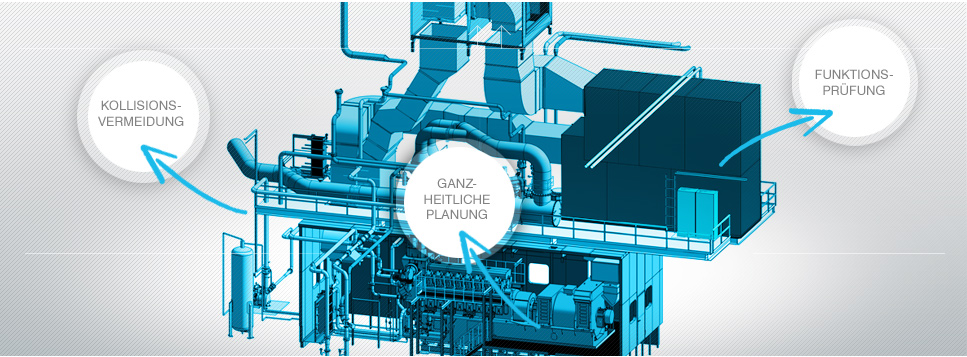

Kollisionswarnung   Standards setzen, Kollisionen vermeiden
Bei der Planung moderner Industriebauten und Fertigungsanlagen spielt die CAD-Konstruktion eine
entscheidende Rolle. Die Erfahrung unserer Kunden zeigt: Umso größer die Planungstiefe im Vorfeld,
umso kürzer und reibungsloser die spätere Bauphase. Installationspläne sind ein wichtiges Instrument
der Kollisionsbetrachtung. In der Planungsphase bündeln wir CAD-Pläne für sämtliche Gewerke der
technischen Gebäudeausstattung. Wichtige Vorteile für unsere Kunden: Eventuelle Kollisionen werden
bereits im Vorfeld erkannt und vermieden; gleichzeitig legen wir Standards fest, welche die Planung auf
Jahre hinaus vereinfachen. Revisionspläne können jederzeit auf Knopfdruck erstellt werden.



Auf dem Weg in die Fabrik 4.0
Elektroversorgung, Kabel, Wasserleitungen, Sprinkleranlage, Beleuchtung, Heizung, Schaltschränke –
in der Planungsphase bündeln wir auf Wunsch sämtliche Unterlagen. Die Informationen fließen ein in
das CAD-Modell Ihres Gebäudes. Mithilfe von 3D-Brillen und der richtigen Software „durchfliegen“ Sie
vor Baubeginn Ihre zukünftige Fabrik. Die ganzheitliche Planung ermöglicht laufende Verbesserungen
aller Prozesse. Zudem sparen Sie dadurch Zeit und Geld – weit über die Bauphase hinaus. Tatsächlich
bietet die CAD-Planung eine digitale Basis für die vernetzte Fabrik der Zukunft.



Praxisbeispiel Industrie
Die Fertigungshalle eines deutschen Automobilbauers sollte aufgrund eines Modellwechsels intern
umgebaut werden. Wo bislang ein Förderband lief, war nun eine Karosseriepresse vorgesehen. Dank
der detaillierten Revisionspläne war sofort ersichtlich, welche Gewerke von dem Umbau betroffen sein
würden.  >
